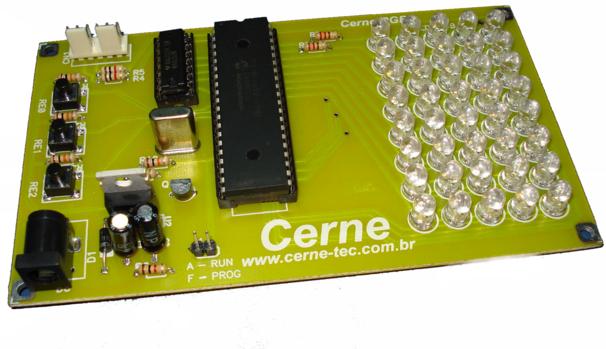

Detalhes do Kit microcontrolador Cerne RGB



Dimensões: 77 mm x 130 mm

Com esta placa didática, aprender a desenvolver projetos no microcontrolador PIC aplicado a paineis de led RGB se tornou muito fácil! Por já implementar em uma única placa, periféricos internos deste microcontrolador e o painel de leds RGB no formato de 5x8 leds, você não necessitará perder tempo com montagens de protótipos e similares. Veja o que você vai aprender nesta placa:

  • Montagem de Paineis RGB no formato 5x8;
  • Gravação in-circuit;
  • Leituira de Teclas.





Esta placa vem acompanhada do microcontrolador PIC18F ou PIC16F. Suas principais características são:

  • Memória de programa flash;
  • Memória de dados volátil RAM;
  • 2Memória de dados não volátil (E²PROM);
  • Interrupções;
  • I/O’s;
  • 3 timers (2 de 8 bits, 1 de 16 bits);
  • 2 Capture/Compare/PWM;
  • USART;
  • MSSP (PSI e I²C);
  • PSP;
  • 8 canais de conversão A/D com 10 bits cada.

Fazem parte do kit de desenvolvimento Cerne RGB:

  • 1 Placa Cerne RGB;
  • 1 Fonte de alimentação;
  • 1 Cabo de Gravação ICSP RS232;
  • 1 CD Rom com softwares e guia do desenvolvedor e exemplos de apresentação de texto nos leds RGB escritos na linguagem C.



Obs: Caso o seu PC não tenha disponível a porta serial RS232, recomendamos que a gravação da placa seja feita pelo gravador Cerne USB. Veja detalhes do mesmo neste link.



Clique aqui para ver o layout desta placa!

Veja aqui alguns exemplos deste kit!
